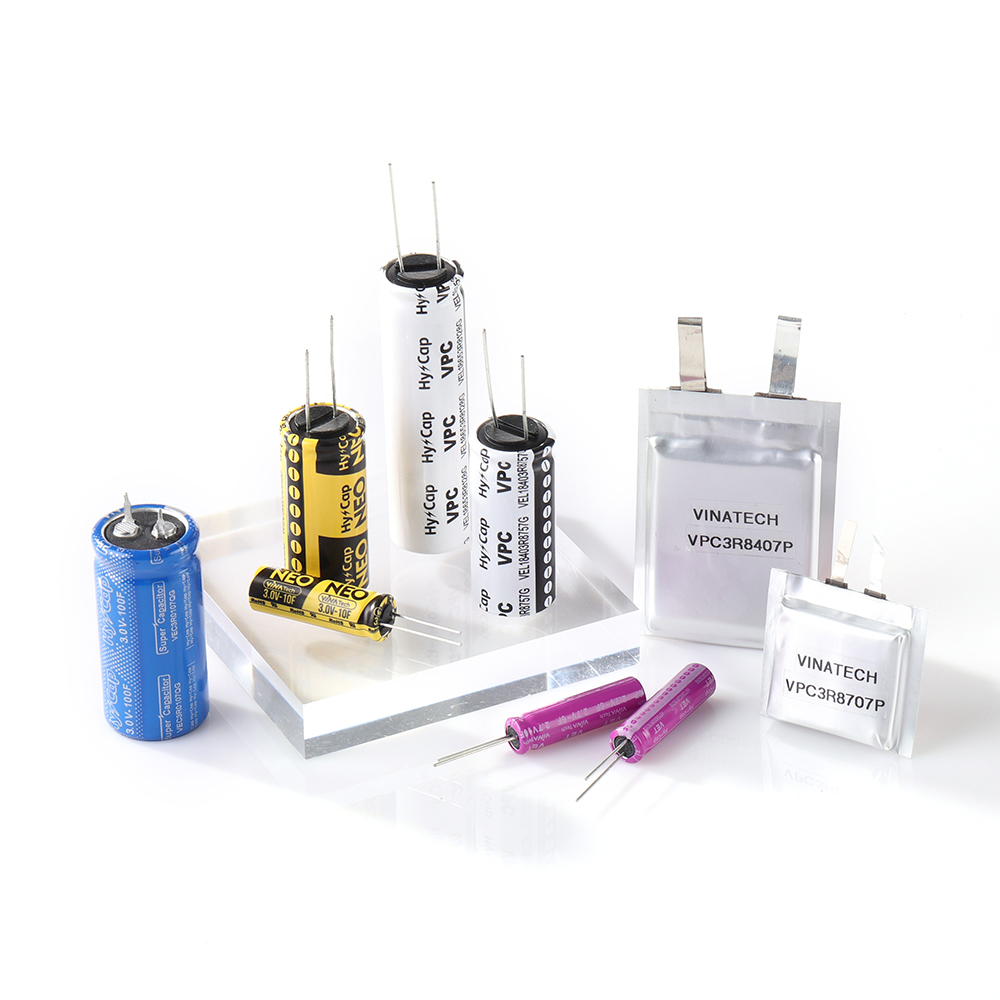

슈퍼커패시터
- Hy-Cap NEO Supercapacitor 세계 최고 수준의 기술 확보로 고객 만족을 지향합니다.
- VINATech 엔지니어들은 EDLC 기술향상을 위해 지속적으로 노력하고 있습니다. VINATech Supercapacitor는 VINATech이 직접 설계 개발한 국제적 표준을 만족하는 제품을 스마트팩토리에 기반한 생산설비와 시설에서 생산되고 있습니다. 전세계 유수 기업의 차세대 자동차, 통신 장비, IoT, 산업장비에 적용하는 등 고객을 위해 더 나은 기술을 경험할 수 있도록 힘쓰고 있습니다.
용어 설명
| 용어 | ESR | CAP | △Cap | △ESR |
|---|---|---|---|---|
| 설명 | 등가 직렬 저항 (Equivalent Series Resistance) |
용량 (Capacitance) |
Capacitance 변화량 | ESR 변화량 |
제품 특성
| 특성 | Hy-Cap EDLC | Hybrid 커패시터 (VPC) |
리튬 이온 이차전지 (LiCoO2) |
|---|---|---|---|
| 메카니즘 | 물리적 이온 흡탈착 (전극 표면) |
물리적 이온 흡탈착 + 화학적 결합 | 화학적 결합(전극 내부) |
| 에너지 밀도(Wh/kg) | 중간 (3 ~ 5) | 중간 (7~12) | 높음 (20~150) |
| 출력 밀도 (kW/kg) | 높음 (2.0 ~ 3.0) | 높음 (1.0 ~ 2.0) | 낮음 (0.05 ~ 0.3) |
| 충방전 효율 (%) | 90 ~ 95 | 90 ~ 95 | 70 ~ 85 |
| 동작 온도 (℃) | -40 ~ +85 | -25 ~ +70 | -20 ~ +45 |
| 제품수명(Cycle) | 500,000 이상 | 20,000 이상 | 500 ~ 2,000 |

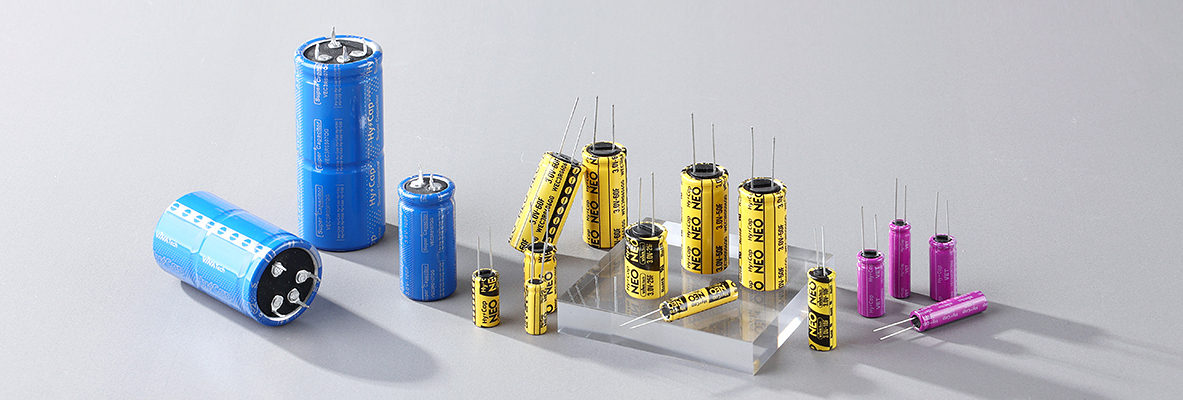

- EDLC (Hy-Cap EDLC)
-
- 정격전압 3.0V, 2.7V로 구분되며,고출력이 필요한 응용 분야에 적합합니다.
-
Hy-Cap EDLC 단셀에는 대칭형 활성탄소 전극이 사용되며, 리드 단자형, 스냅-인 단자형이 있습니다.
또, Hy-Cap 단셀은 암모 테이핑 패키지 (Ammo Taping Package)로 제공 가능하므로 자세한 사항은 VINATech에 문의하여 주십시오.
특성
항목 특성 제품 시리즈 EDLC 정격 전압 (VR) 3.0V 동작 온도 -40 ~ +65℃ (85℃ @ 2.4V) 정전용량 오차 -10 ~ +30% 고온 작동 수명 After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value 수명 주기 특성 Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 보관 기한 3 Years
No Electrical Charge, Temperature below 25℃
(△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value)- 적용사례
-
- WEC3R0705QG : 차량용 블랙박스
- WEC3R0505QG : 무선 중계기
- WEC3R0106QD : 스마트미터
- WEC3R0506QG : 차량용 비상전원
- VEC3R0107QG : UPS
- VEC3R0367QG : 풍력발전기 피치컨트롤

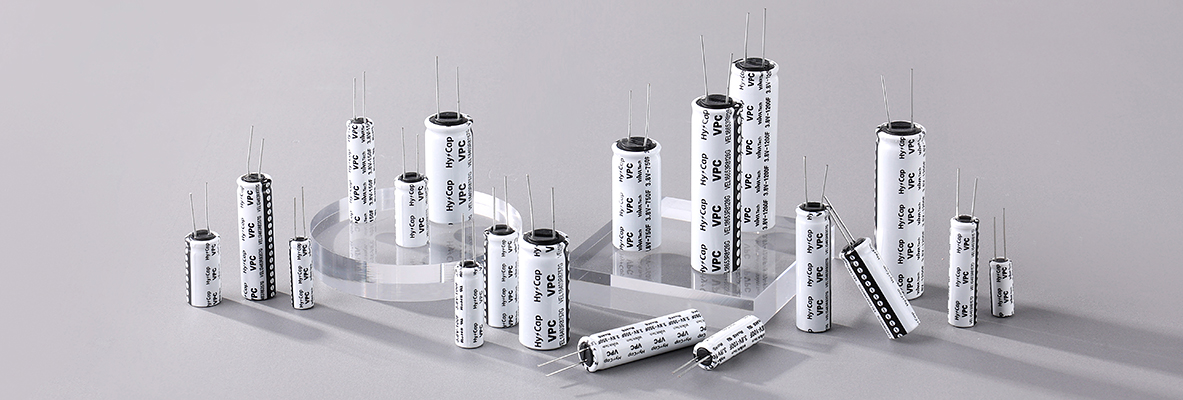

- Hybrid capacitor (VPC)
-
- 더 높은 전압과 더 낮은 자기방전(Self Discharge) 특성을 제공합니다.
- VINATech R&D 연구소에서 지속적으로 EDLC 기술을 개발하고 있으며, 이로 인해 표준화 된 EDLC 생산 공정을 통해 축적된 노하우와 최적화된 기술을 활용하여 새로운 VPC 시리즈를 개발하였습니다. 환경 친화적인 하이브리드 커패시터로서 Vina Pulse Capacitor는 고가의 Pulse Battery에 비하여 비용절감 효과와 함께 더 긴 수명, 더 넓은 온도 범위 및 같은 사이즈에서 더 높은 방전 전류로 ESR을 크게 낮춥니다.
-
낮은 자기 방전
-
넓은 운용 온도 범위
-
높은 작동 전압
-
높은 정전 용량
특성
항목 특성 정격 전압 (VR) 3.8V 동작 전압 3.8V ~ 2.5V 서지 전압 4.0V 동작 온도 -10% +30% 고온 작동 수명 After 1,000 hours at VR loaded at 70℃, capacitor shall meet the following limits Capacitance Change ≤ 30% of initial value ESR Change ≤ 200% of initial spec. value 예상 수명 주기 20,000 Cycle (100% DoD, at 25℃, cut-off voltage: 2.5V, C/D current: 0.22A) Capacitance Change ≤ 30% of initial value ESR Change ≤ 200% of initial spec. value 보관 수명 3 Years (No electrical charge, Temperature below 25℃) Capacitance Change ≤ 10% of initial value ESR Change ≤ 100% of initial spec. value - 적용사례
-
- VEL08253R8506G : 친환경 리모컨
- VEL10303R8107G : 스마트미터
