연료전지
카본 물질 특허(고효율 탄소기술, 탄소소재 커스마이징 디자인 역량, 넓은 표면적/고결정성의 고성능 탄소기술)를 바탕으로 수소연료전지
핵심 소재·부품(지지체-촉매-MEA-카본분리판)의 밸류 체인을 구축하였습니다. 자체 기술력 기반으로 세계 유일 지지체-촉매-MEA 일괄 제조하고 있습니다.
더불어 해당 기술을 바탕으로 탈취제 양산에 적용하고 있습니다.
핵심 소재·부품(지지체-촉매-MEA-카본분리판)의 밸류 체인을 구축하였습니다. 자체 기술력 기반으로 세계 유일 지지체-촉매-MEA 일괄 제조하고 있습니다.
더불어 해당 기술을 바탕으로 탈취제 양산에 적용하고 있습니다.
- VINATech은 독자적으로 개발한 탄소 제어 기술을 상용화하는데 성공하여 현재 양산납품을 진행하고 있습니다.
- 지지체는 연료전지 촉매의 핵심 소재로써 지지체의 특성은 연료전지의 효율성과 내구성에 많은 영향을 끼칩니다. VINATech은 독자적으로 개발한 탄소 제어 기술을 상용화하는데 성공하여 현재 양산납품을 진행하고 있습니다. 현재 확보한 탄소 표면/형상 제어 기술, 탄소부활기술 및 탄소 복합화 기술 외 여러 기술에 대한 응용 및 상업화를 추진하고 있으며 지속적인 개발을 통해 연료전지의 효율 및 내구성을 더욱 향상 시킬 수 있는 탄소 지지체를 개발 중입니다.
- VINATech
탄소 제어 기술력 -
탄소 부활 기술
- 카본 블랙의 활성화를 통한 비표면적 제어 기술

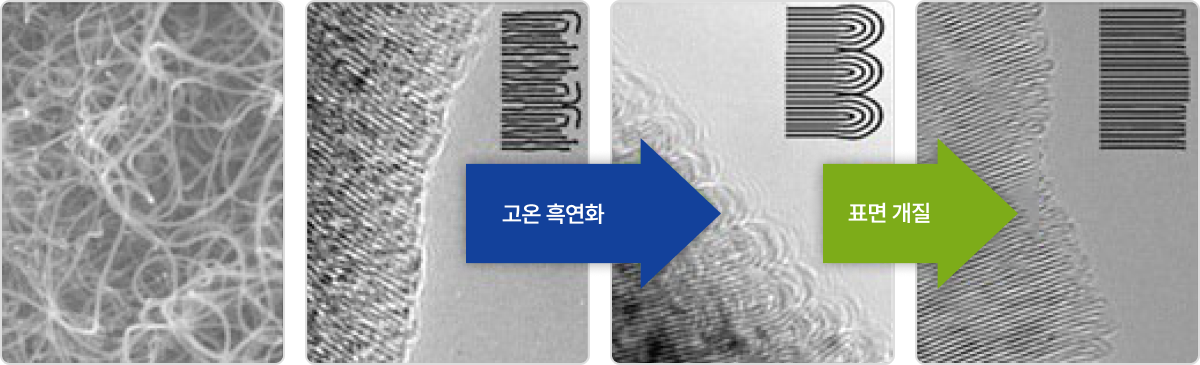

탄소 표면/형상 제어 기술
- 고온 흑연화 처리를 통해 탄소 표면/형상 제어하는 기술
- 원료 물질
-
결정성 증가 d002 감소
Lc002 증가 층간 결함 제거 산처리 : Edge
노출 열처리 : 재정렬
카본 소재 복합화 기술
- CNF의 고결정성과 CB의 고비표면적의 장점을 모두 보유한 고내구성 지지체
-
SEM
TEM
이종원소 도핑 기술
- 이종원소를 활용한 도핑처리를 통해 탄소 지지체의 성능, 내구성 개선
-
이종원소 도핑 전
-
이종원소 도핑 후
- VINATech
지지체 특허 -
특허등록번호 제품 출원연도 IPC B82B-003/00 10-0483803-0000 Fiber form nano carbon composition formula 2002 PCT/KR2003/002180 US7470418 B2 Ultra-fine Fibrous Carbon And Preparation Method Thereof 2003 PCT/KR2005/004596
US20090004095 A1Porous Filamentous Nano Carbon And Method Of Forming The Same 2005 10-1774706 Manufacturing method of catalyst support and
fuel cell catalyst including the same2017 US 10,511,029 B2 Method for Manufacturing Catalyst Support and Catalyst for Fuel Cell 2019 10-2569217 질소 도핑 열처리 온도를 조절하여 연료전지 촉매 지지체를 제조하는 방법 2021 VINATech 탄소 지지체는 고비표면적 및 고결정성의 카본블랙과 탄소나노섬유(CNF) 제품으로 카본 부식에 강하여 고내구성의 장점을 가지고 있습니다.VINATech supporters have the following characteristics:-
형태의 다양성
-
높은 전기 전도도, 높은 메조포어(Mesopore) 비율
-
고내구성 (높은 내식성, 높은 결정성)
-
균일하게 정렬된 Edge
-
- VINATech

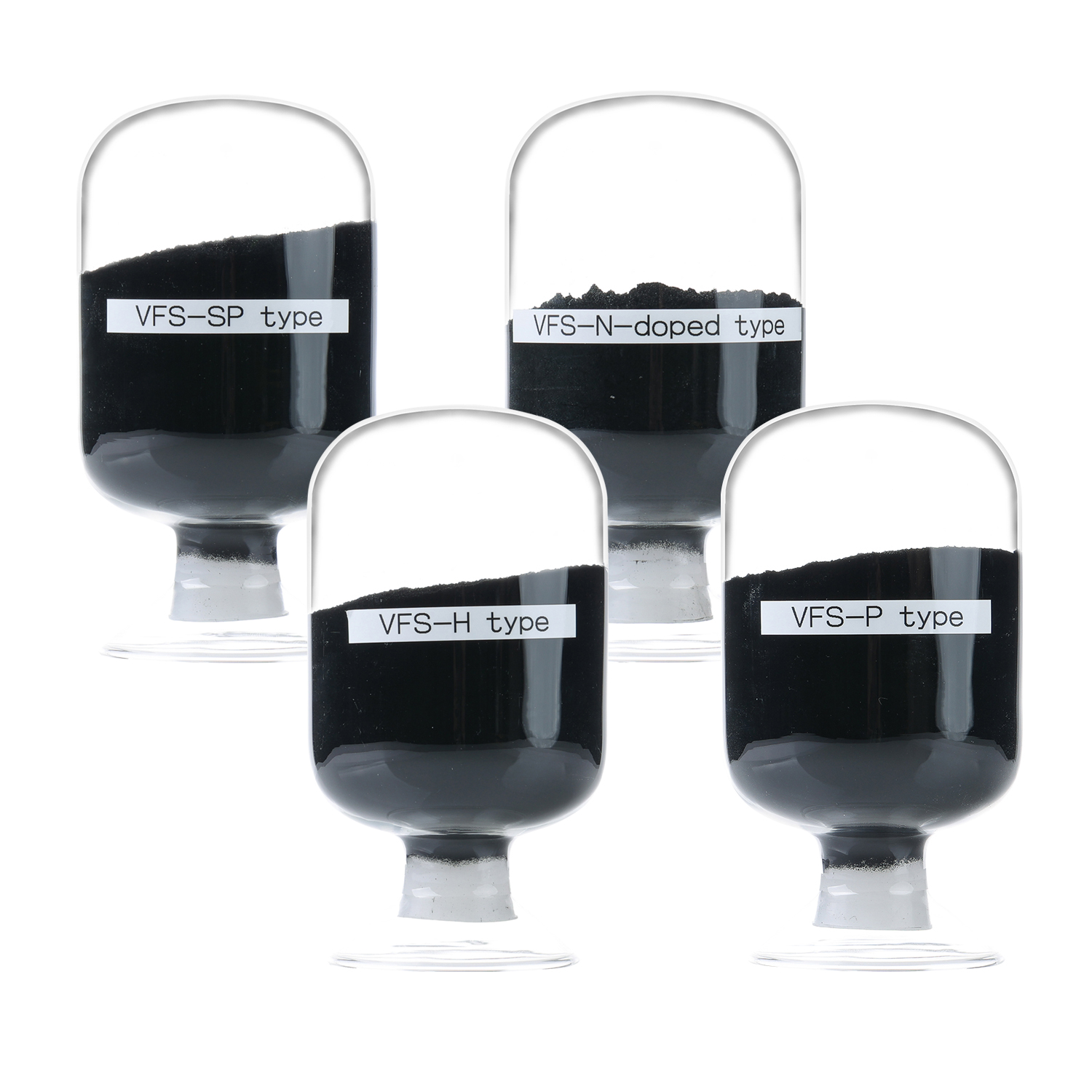

탄소 지지체 제품 -
구분 *BET(m2/g) XRD(d002) (nm) 형태 구조 VFS-P 60~70 0.336~0.338 탄소 나노 섬유 Platelet VFS-H 100~150 0.340~0.345 탄소 나노 섬유 Herringbone VFS-SP 400~800 0.345~0.355 카본 블랙 Sphere - * 1. BET : Brunauer–Emmett–Teller 이론을 따르는 비표면적
- * 2. XRD(d002) : X-Ray Diffraction, X-선 회절에 의한 층간 거리
탄소 지지체 SEM/TEM 사진
-
VFS-SP SEM
VFS-SP TEM
-
VFS-P SEM
VFS-P TEM
-
VFS-H SEM
VFS-H TEM
탄소 지지체 내식성 비교
탄소 부식 원리

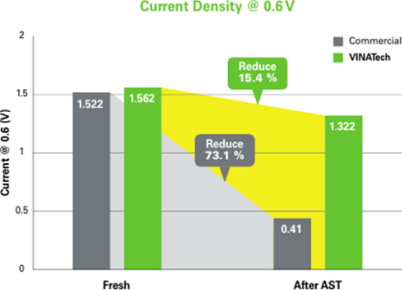

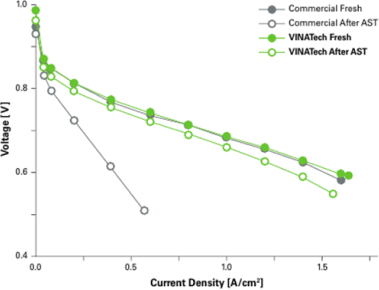

C + 2H2O CO2 + 4H+ + 4e-(E0=0.207 V)PEMFC MEA_탄소지지체 가속열화시험(AST: Accelerated Stress Test)
- *단전지 MEA(7-Layers, 25㎠) 전기 화학 분석(고전압 내구성 평가)
Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 평가조건
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)

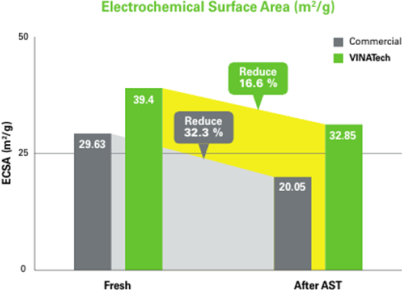

Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 평가조건
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)
