スーパーキャパシタ
- Hy-Cap NEO Supercapacitor 世界最高レベルの技術を確保し、顧客満足を目指します。
- VINATechエンジニアたちはEDLC技術向上のために持続的に努力しています。 VINATech Supercapacitorは、VINATechが直接設計·開発した国際標準を満たす製品を、スマートファクトリーに基づいた生産設備と施設で生産しています。 世界有数の企業の次世代自動車、通信装備、IoT、産業装備に適用するなど、お客様のためにより良い技術を体験できるように努めています。
用語説明
| 用語 | ESR | CAP | △Cap | △ESR |
|---|---|---|---|---|
| 説明 | 等価直列抵抗 (Equivalent Series Resistance) |
容量 (Capacitance) |
Capacitance 変化量 | ESR 変化量 |
製品特性
| 特性 | Hy-Cap EDLC | Hybridキャパシタ (VPC) |
リチウムイオン二次電池 (LiCoO2) |
|---|---|---|---|
| メカニズム | 物理イオン吸着脱着 (電極表面) |
物理的イオン吸着脱着 + 化学的結合 |
化学的結合 (電極内部) |
| エネルギー密度 (Wh/kg) | 中間 (3 ~ 5) | 中間 (7~12) | 高 (20~150) |
| 出力密度 (kW/kg) | 高 (2.0 ~ 3.0) | 高 (1.0 ~ 2.0) | 低 (0.05 ~ 0.3) |
| 充放電効率 (%) | 90 ~ 95 | 90 ~ 95 | 70 ~ 85 |
| 動作温度 (℃) | -40 ~ +85 | -25 ~ +70 | -20 ~ +45 |
| 製品寿命 (Cycle) | 500,000 以上 | 20,000 以上 | 500 ~ 2,000 |

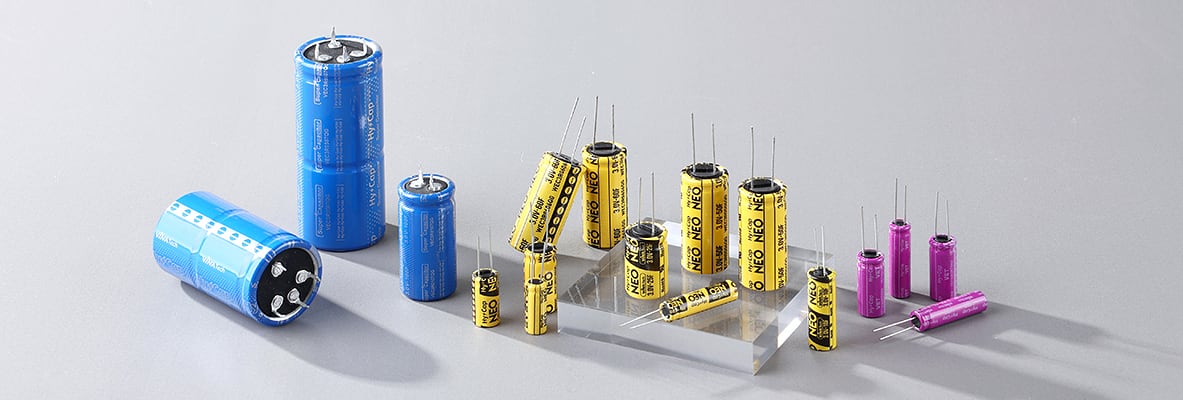

- EDLC (Hy-Cap EDLC)
-
- 定格電圧3.0V、2.7Vに区分され、高出力が必要な応用分野に適して
- Hy-Cap EDLC ダンセルには対称型活性炭素電極が使用され、リード端子型、スナップ-イン端子型があります。 また、Hy-Capダンセルはアンモテーピングパッケージ(Ammo Taping Package)で提供可能ですので、詳細はVINATechにお問い合わせください。
特性
項目 特性 製品シリーズ EDLC 定格電圧 (VR) 3.0V 動作温度 -40 ~ +65℃ (85℃ @ 2.4V) 静電容量誤差 -10 ~ +30% 高温作動寿命 After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. Capacitance Change ≤ 30% of initial value ESR ≤ 2 times of specified value ライフサイクル特性 Cycle Over 500,000 △C ≤ 30% of initial value ESR ≤ 2 times of specified value Method Cycle of Charge/discharge from VR to 1/2VR 保管期限 3 Years
No Electrical Charge, Temperature below 25℃
(△C : ≤ 10% of initial value / △ESR : ≤ 50% of specified value)- 適用事例
-
- WEC3R0705QG : 車用ドライブレコーダー
- WEC3R0505QG : 無線中継器
- WEC3R0106QD : スマートメーター
- WEC3R0506QG : 車両用非常電源
- VEC3R0107QG : UPS
- VEC3R0367QG : 風力発電機 ピッチコントロール
- Hybrid capacitor (VPC)
-
- より高い電圧とより低い自己放電(Self Discharge)特性を提供
- VINATech R&D研究所で継続的にEDLC技術を開発しており、これによって標準化されたEDLC生産工程を通じて蓄積されたノウハウと最適化された技術を活用して新しいVPCシリーズを開発しました。 環境にやさしいハイブリッドキャパシタとして、Vina Pulse Capacitorは高価なPulse Batteryに比べてコスト削減効果とともに、より長い寿命、より広い温度範囲及び同じサイズでより高い放電電流でESRを大幅に下げます。
-
低磁気放電
-
広い運用温度範囲
-
高い作動電圧
-
高い静電容量
特性
項目 特性 定格電圧 (VR) 3.8V 動作電圧 3.8V ~ 2.5V サージ電圧 4.0V 動作温度 -25℃ to +70℃ 静電容量誤差 -10% +30% 高温作動寿命 After 1,000 hours at VR loaded at 70℃, capacitor shall meet the following limits Capacitance Change ≤ 30% of initial value ESR Change ≤ 200% of initial spec. value 予想寿命周期 20,000 Cycle (100% DoD, at 25℃, cut-off voltage: 2.5V, C/D current: 0.22A) Capacitance Change ≤ 30% of initial value ESR Change ≤ 200% of initial spec. value 保管寿命 3 Years (No electrical charge, Temperature below 25℃) Capacitance Change ≤ 10% of initial value ESR Change ≤ 100% of initial spec. value - 適用事例
-
- VEL08253R8506G : エコ リモコン
- VEL10303R8107G : スマートメーター
