燃料電池
カーボン物質の特許(高効率炭素技術、炭素素材のカスタマイズデザイン能力、広い表面積/高結晶性の高性能炭素技術)を基に、
水素燃料電池の核心素材·部品(支持体-触媒-MEA-カーボン分離板)のバリューチェーンを構築しました。
独自の技術力を基盤に世界唯一の支持体-触媒-MEAを一括製造しています。 また、その技術をもとに消臭剤の量産に適用しています。
水素燃料電池の核心素材·部品(支持体-触媒-MEA-カーボン分離板)のバリューチェーンを構築しました。
独自の技術力を基盤に世界唯一の支持体-触媒-MEAを一括製造しています。 また、その技術をもとに消臭剤の量産に適用しています。
- VINATechは独自に開発した炭素制御技術の商用化に成功し、現在量産納品を進めています。
- 支持体は燃料電池触媒の核心素材で、支持体の特性は燃料電池の効率性と耐久性に多くの影響を及ぼします。 VINATechは独自に開発した炭素制御技術の商用化に成功し、現在量産納品を進めています。 現在確保した炭素表面/形状制御技術、炭素復活技術及び炭素複合化技術の他、様々な技術への応用及び商業化を推進しており、持続的な開発を通じて燃料電池の効率及び耐久性をさらに向上させることができる炭素支持体を開発中です
- VINATech
炭素制御技術 -
炭素復活技術
- カーボンブラックの活性化による比表面積制御技術

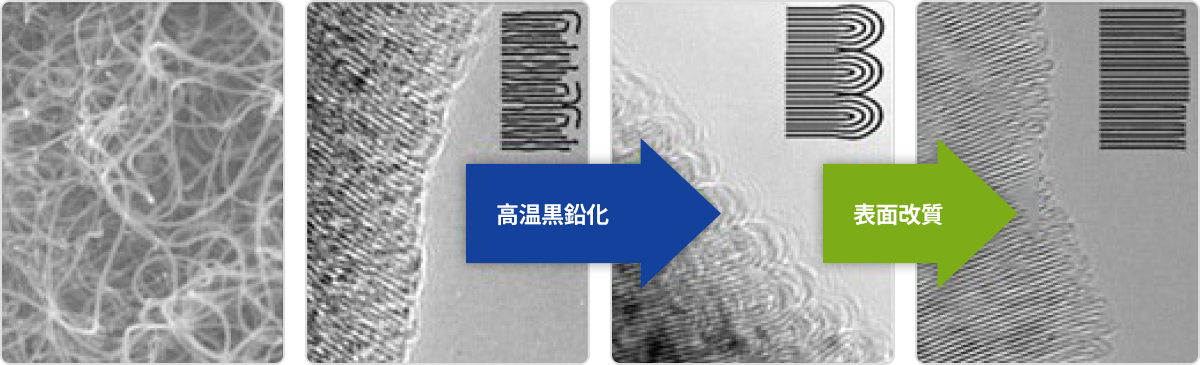

炭素表面/形状制御技術
- 高温黒鉛化処理により炭素表面/形状を制御する技術
- 原料物質
-
結晶性の増加 d002 減少
Lc002増加 層間欠陥除去 酸処理 : Edge 露出
熱処理 : 再整列
カーボン素材複合技術
- CNFの高結晶性とCBの高比表面積の長所をすべて保有した高耐久性支持体
-
SEM
TEM
異種元素ドーピング技術
- 異種元素を活用したドーピング処理により炭素支持体の性能、耐久性を改善
-
異種元素ドーピング前
-
異種元素ドーピング後
- VINATech
支持体特許 -
特許登録番号 製品 出願年度 IPC B82B-003/00 10-0483803-0000 Fiber form nano carbon composition formula 2002 PCT/KR2003/002180 US7470418 B2 Ultra-fine Fibrous Carbon And Preparation Method Thereof 2003 PCT/KR2005/004596
US20090004095 A1Porous Filamentous Nano Carbon And Method Of Forming The Same 2005 10-1774706 Manufacturing method of catalyst support and
fuel cell catalyst including the same2017 US 10,511,029 B2 Method for Manufacturing Catalyst Support and Catalyst for Fuel Cell 2019 10-2569217 窒素ドーピング熱処理温度を調節して燃料電池触媒支持体を製造する方法 2021 VINATech炭素支持体は、高比表面積及び高結晶性のカーボンブラックとカーボンナノ繊維(CNF)製品で、カーボン腐食に強く、高耐久性の長所を持っています。VINATech支持体は次のような特徴を持っています。-
形態の多様性
-
高い電気伝導度、高いメゾフォア(Mesopore)比率
-
高耐久性 (高い耐食性、高い結晶性)
-
均一に整列されたエッジ表面
-
- VINATech
炭素支持体製品 -
区分 *BET(m2/g) XRD(d002) (nm) 形態 構造 VFS-P 60~70 0.336~0.338 Carbon Nano Fiber Platelet VFS-H 100~150 0.340~0.345 Carbon Nano Fiber Herringbone VFS-SP 400~800 0.345~0.355 Carbon black Sphere - * 1. BET : Brunauer – Emmett–Teller 理論に従う比表面積
- * 2. XRD(d002) : X-Ray Diffraction、X線回折による層間距離
炭素支持体 SEM/TEM 写真
-
VFS-SP SEM
VFS-SP TEM
-
VFS-P SEM
VFS-P TEM
-
VFS-H SEM
VFS-H TEM
炭素支持体の耐食性の比較
炭素腐食原理
C + 2H2O CO2 + 4H+ + 4e-(E0=0.207 V)PEMFCMEA_炭素支持体加速劣化試験(AST:Accelerated Stress Test)
- *単電池MEA(7-Layers、25㎠)電気化学分析(高電圧耐久性評価)

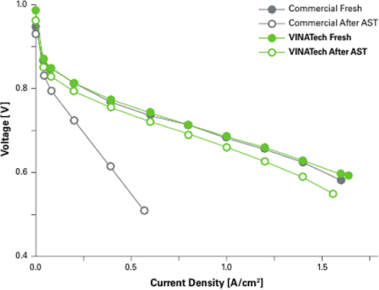

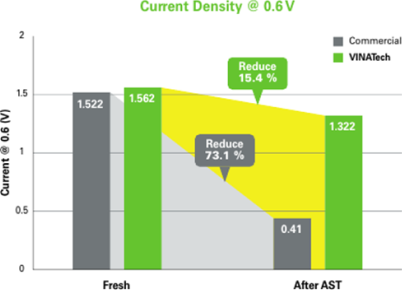

Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 評価条件
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)

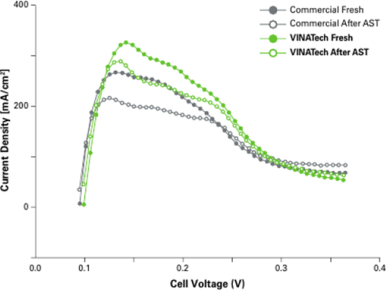

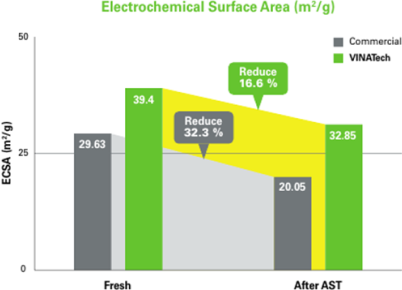

Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 評価条件
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)
