燃料电池
基于碳材料专利 (高效碳技术、碳材料定制设计能力、大表面积/高结晶性的高性能碳技术)，
构建了氢燃料电池核心材料、零部件（支撑体-催化-MEA-碳分离板）的价值链。
以自身技术力为基础,正在统一制造世界唯一的支撑体-催化剂-MEA。 并基于相应技术应用于除臭剂的批量生产。
构建了氢燃料电池核心材料、零部件（支撑体-催化-MEA-碳分离板）的价值链。
以自身技术力为基础,正在统一制造世界唯一的支撑体-催化剂-MEA。 并基于相应技术应用于除臭剂的批量生产。
- VINATech成功将自主开发的碳控制技术商用化,目前正在批量生产交货。
- 支架作为燃料电池催化剂的核心材料，支架的特性对燃料电池的效率和耐久性有很大影响。 VINATech成功将自主开发的碳控制技术商用化,目前正在批量生产交货。 目前正在推进除已获得的碳表面/形状控制技术、碳复活技术和碳复合化技术以外的多种技术的应用及商业化，通过不断开发，正在开发能够进一步提高燃料电池效率和耐久性的碳支撑体。
- VINATech
控碳技术力量 -
碳素再生技术
- 通过激活炭黑的非表面控制技术

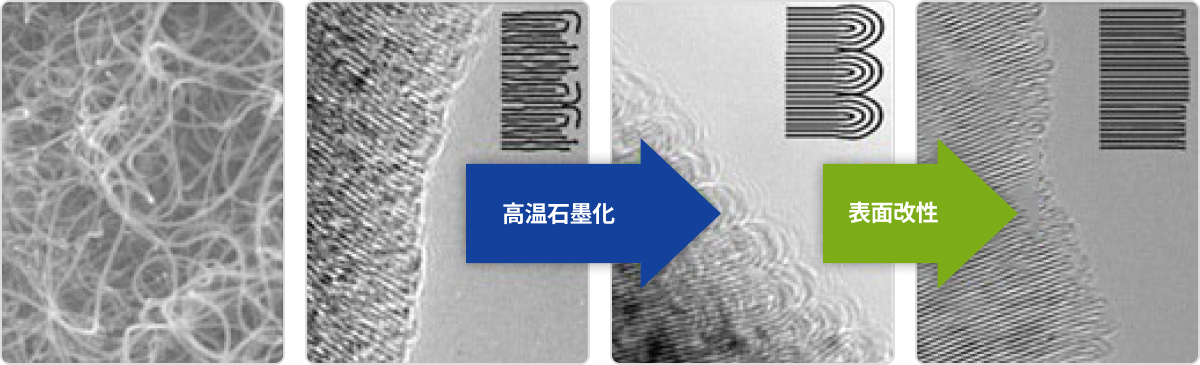

碳表面/形状控制技术
- 高温石墨化处理控制碳表面/形状的技术
- 原料物质
-
结晶度增加 减少 d002
增加002 消除层间缺陷 酸处理:边缘暴露
热处理:重新排列
碳素材料复合化技术
- 兼具CNF的高结晶性和CB的高比表面积优点的高耐久性支撑体
-
SEM
TEM
异种元素掺杂技术
- 通过利用异种元素的掺杂处理，改善碳支撑体的性能、耐久性
-
异种元素掺杂战
-
异种元素掺杂后
- VINATech
支撑体专利 -
专利注册编号 制品 申请年度 IPC B82B-003/00 10-0483803-0000 Fiber form nano carbon composition formula 2002 PCT/KR2003/002180 US7470418 B2 Ultra-fine Fibrous Carbon And Preparation Method Thereof 2003 PCT/KR2005/004596
US20090004095 A1Porous Filamentous Nano Carbon And Method Of Forming The Same 2005 10-1774706 Manufacturing method of catalyst support and
fuel cell catalyst including the same2017 US 10,511,029 B2 Method for Manufacturing Catalyst Support and Catalyst for Fuel Cell 2019 10-2569217 Method of manufacturing a fuel cell catalyst supporter
by controlling the nitrogen doping heat treatment temperature2021 VINATech碳支撑体是一种高比表面积和高结晶度的炭黑和碳纳米纤维（CNF）产品，具有耐碳腐蚀、耐久性强的优点。VINATech支架具有以下特征。-
形态的多样性
-
高电导率、高介电常数
-
高耐久性 (高耐蚀性、高结晶性)
-
均匀排列的边缘表面
-
- VINATech
碳支撑产品 -
划分 *BET(m2/g) XRD(d002) (nm) 形状 构成 VFS-P 60~70 0.336~0.338 碳纳米纤维 Platelet VFS-H 100~150 0.340~0.345 碳纳米纤维 Herringbone VFS-SP 400~800 0.345~0.355 碳黑 Sphere - * 1. BET:遵循Brunauer–Emmett–Teller理论的比表面积
- * 2. XRD(d002) : X射线衍射的层间距离
碳载体SEM/TEM照片
-
VFS-SP SEM
VFS-SP TEM
-
VFS-P SEM
VFS-P TEM
-
VFS-H SEM
VFS-H TEM
碳支持物耐腐蚀性比较
碳腐蚀原理
C + 2H2O CO2 + 4H+ + 4e-(E0=0.207 V)PEMFC MEA_碳支撑体加速劣化试验（AST: Accelerated Stress Test)
- *单电池 MEA(7-Layers, 25 ㎠)电化学分析(高压耐久性评价)
Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 评估条件
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)
Electrochemical analysis MEA in single cell (25㎠)High voltage durability test (1.0 ~ 1.5V, 500mV/s, 5k - 10k cycling)- 评估条件
-
- T Cell : 60℃
- P Cell : An / Ca = 1 bara / 1 bara
- Flow : H2 / N2 = 200 cc / 600 cc
- RH : An / Ca = 100% / 100%
- Cylce : 500 mV/s (1.0 - 1.5V, 5k cycling)
